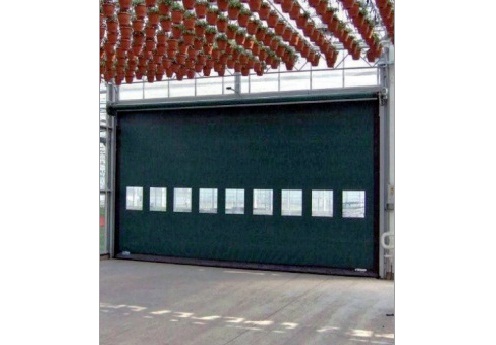

Les portes Dynaco M3 All-Weather sont conçues pour des milieux intérieurs et extérieurs. Elles assurent une excellente résistance aux vents de 110MPH et autres conditions extrêmes pour des portes medium à larges. Les portes souples offrent un fonctionnement efficace et silencieux, des vitesses d’ouverture et de fermeture optimales et des performances inégalées.

Téléchargement(s)



Couleurs

blanc 9010 Blanc

bleu 5002 Bleu

gris 7035 Gris

jaune 1003 Jaune

noir 9005 Noir

orange 2004 Orangé

rouge 3000 Rouge

vert 6005 Vert


Dimensions Standard

39′ larg. x 18′ haut.

Vitesse de fonctionnement standard

31.2 po/s

Fonctionnement

Entraînement à engrenages, mouvement de push-pull.

Guides latéraux

Faits de canaux structuraux de 3 15/16″ x 2″ x 1/8″ en acier galvanisé.

Guide interne

Polyéthylène (PE-UHMW 1000); section extérieure 7/8” x 1 9/16”, sur des ressorts. Couvercles galvanisés latéraux inclus.

Tambour

En acier, diamètre de 5 1/2″ x 1/8″, arbres en acier.

Rideau de porte

PVC renforcé (27 oz/verge carrée). Disponible en différentes couleurs et fourni avec glissières de fermeture latérales; rebord inférieur souple.

Cadre avant

Cadre avant peint inclus.

Moteur

4 pôles, sans frein, moteur d’entraînement à vitesse variable. Puissance: 2 CV pour surface de porte jusqu’à 44 sq.yds; 3 CV (grande surface). NEMA 4.


Boîte d’engrenages

Taille 63 pour un moteur de 2 CV et rapport de réduction de  1/15; taille 90 pour 3 HP.

Détecteurs

Une photocellule infrarouge dans le guide latéral détecte la présence d’un piéton ou d’un véhicule et ouvre immédiatement la porte en la gardant ouverte aussi longtemps que la présence est détectée. Hauteur de la photocellule: 12″ du plancher (jusqu’à 24″ maximum du plancher en option). Un détecteur situé dans la partie inférieure du rideau ouvre la porte sur contact d’une obstruction durant la fermeture.

Alimentation

Standard: monophasée 208-230 VAC, triphasée 208-230 VAC, triphasée 460 VAC. En option: triphasée 575 VAC Fréquence: 50-60 Hz. Disjoncteurs à être fournis par le client: 16A pour un moteur de of 2 CV; 25 A pour 3 CV.

Exigences d’espace

Toutes les dimensions indiquées sont nettes: l’espace requis pour le montage et l’entretien doit être fourni. Dimensions réduites sur demande.


  • Pour des ouvertures extérieures exposées aux grands vents et autres conditions difficiles
  • Résiste à de grandes différences de pression
  • Résistance élevée au vent
  • Dimensions maximum standard jusqu’à 39′ x 18′
  • Vitesse d’opération de 48″ à 96″ par seconde
  • Entraînement à engrenages, mouvement de push-pull.
  • Rideau en PVC renforcé
  • Photocellule infrarouge des deux côtés
  • Rebord inférieur souple
  • Détecteur de rebord inférieur pneumatique
  • Jusqu’à 110 MPH, selon la taille de la porte

  • Ouvertures extérieures
  • Ouvertures exposées aux grands vents et autres conditions extrêmes
  • Zones de grandes différences de pression
